貼片二極管檢測技巧

2022-09-16 09:38:11

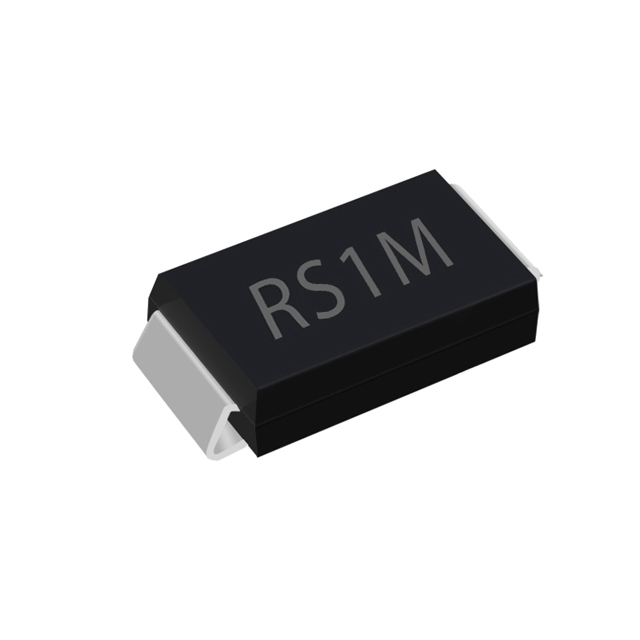

在工程技術中,貼片二極管與普通二極管的內部結構基本相同,均由一個PN 結組成。因此,貼片二極管的檢測與普通二極管的檢測方法基本相同。對貼片二極管的檢測通常采用萬用表的R×100 Ω 檔或R×1 kΩ檔進行測量。


普通貼片二極管檢測

普通貼片二極管正、負極判別

貼片二極管的正、負極的判別,通常觀察管子外殼標示即可,當遇到外殼標示磨損嚴重時,可利用萬用表歐姆檔進行判別。


將萬用表置于R×100 Ω或R×1 kΩ檔,先用萬用表紅、黑兩表筆任意測量貼片二極管兩引腳間的電阻值,然后對調表筆再測一次。在兩次測量結果中,選擇阻值較小的一次為準,黑表筆所接的一端為貼片二極管的正極,紅表筆所接的另一端為貼片二極管的負極;所測阻值為貼片二極管正向電阻(一般為幾百歐姆至幾千歐姆),另一組阻值為貼片二極管反向電阻(一般為幾十千歐姆至幾百千歐姆)。


普通貼片二極管性能好壞判別

對普通貼片二極管性能好壞的檢測通常在開路狀態(脫離電路板)下進行,測量方法如下:

用萬用表R×100 Ω 檔或R×1 kΩ 檔測量普通貼片二極管的正、反向電阻。根據二極管的單向?qū)щ娦钥芍湔⒎聪螂娮柘嗖钤酱螅f明其單向?qū)?/span>電性越好。若測得正、反向電阻相差不大,說明貼片二極管單向?qū)щ娦阅茏儾?若正、反向電阻都很大,說明貼片二極管已開路失效;若正、反向電阻都很小,則說明貼片二極管已擊穿失效。當貼片二極管出現上述三種情況時,須更換二極管。



常用特殊貼片二極管檢測

穩壓貼片二極管的檢測

穩壓貼片二極管的檢測主要包括以下三項:

①穩壓貼片二極管正、負極判別。

穩壓貼片二極管和普通貼片二極管一樣,其引腳也分正、負極,使用時不能接錯。其正、負極一般可根據管殼上的標志識別,例如:根據所標示的二極管符號、引線的長短、色環、色點等。如果管殼上的標示已不存在,也可利用萬用表歐姆檔測量,方法與普通貼片二極管正、負極判別方法相同,此處不再贅述。

②穩壓貼片二極管性能好壞判別。

與普通貼片二極管的判別方法相同。正常時一般正向電阻為l0kΩ左右,反向電阻為無窮大。

③穩壓貼片二極管穩壓值的測量。
